称重传感器通常用于重量测量,是我们日常生活的一个组成部分。其随处可见,例如在超市柜台或在高速公路上。当然,您通常不能立即现,因为它们通常隐藏在设备中。
称重传感器结构和功能
称重传感器由带有应变片的弹性体组成。弹性体通常由钢或铝制成,非常结实,具有非常小的弹性变形。正如名词“弹性体”所言,钢或铝在负载下产生一定量的变形,但随后会返回到初始位置,弹性地响应每次负载。这些极小的变化可以通过应变片获得。应变片的变形由电子仪器解释以确定重量。
要了解最后一点,我们需要更详细地解释应变片:它们是电导体,以蜿蜒的方式牢固地附着在基底上。当基底被拉动时,它和电导体就会一起变长。当其收缩时,将变短。这将导致电导体中的电阻产生变化。
应变片牢固地被固定到到弹性体上,因此它经历相同的变形。对于称重传感器来说,这些应变片被布置在惠斯通电桥中(见图1)。这意味着四个应变片连接,组成一个桥路,并且被测量力的方向与测量栅丝相应对齐。
如果一个物体放置在称重传感器上或悬挂在其上,则可以确定物体的重量。称重传感器的预期负载总是沿着地心的方向,即重力方向。也就是只能获得载荷重力方向的力分量。而力传感器不是这样,尽管设计类似。力传感器可以获取所有方向上发生的载荷。与地球引力的方向和安装方式无关。
图1:惠斯通电桥电路,电桥由四个应变片连接组成
称重传感器类型
称重传感器有多种类型,以适应不同的应用。常用的包括:
单点称重传感器:一般用于平台秤,其放置在重物的下方。
弯曲梁称重传感器:多个称重传感器放置在钢结构下方,并从上方加载重物。
压向力传感器:多个大量程称重传感器放置在钢结构下方,并从上方加载重物。
拉向力称重传感器:重物悬吊在一个或多个传感器下方。
称重传感器还有其他特性,如特殊结构或特性等,这取决于不同的应用,例如,如果系统需要每天彻底清洁。称重传感器需要更高的防护等级和密封性等。
称重传感器也可以根据信号传输的类型进行分类:数字称重传感器内置电子元件,用于处理测量结果并显示和传输。对于模拟称重传感器,则需要附加设备
——测量放大器。

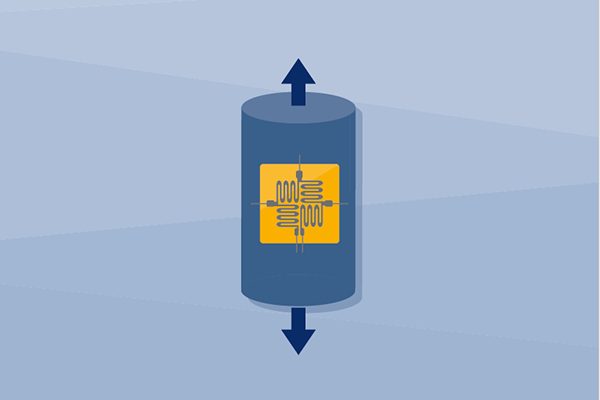

四个应变片固定在下面的称重传感器上,当施加力时将产生变形。箭头方向即为力的加载方向。
图2:压向力传感器
图3:弯曲梁称重传感器
图4:单点称重传感器
图5:拉向称重传感器
